• Produktangaben^*

  Anschlussart Hauptstromkreis	Anschlussart Hauptstromkreis: Schraubanschluss	Anzahl der Hilfskontakte als Schließer	Anzahl der Hilfskontakte als Schließer: 1	Anzahl der Hilfskontakte als Öffner	Anzahl der Hilfskontakte als Öffner: 1
  Anzahl der Schließer als Hauptkontakte	Anzahl der Schließer als Hauptkontakte: 3	Anzahl der Öffner als Hauptkontakte	Anzahl der Öffner als Hauptkontakte: 0	Bemessungsbetriebsleistung bei AC-3, 400 V	Bemessungsbetriebsleistung bei AC-3, 400 V: 15   kW
  Bemessungsbetriebsstrom Ie bei AC-1, 400 V	Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50   A	Bemessungsbetriebsstrom Ie bei AC-3, 400 V	Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32   A	Bemessungssteuerspeisespannung AC 50 Hz	Bemessungssteuerspeisespannung AC 50 Hz: 230...230   V
  Bemessungssteuerspeisespannung AC 60 Hz	Bemessungssteuerspeisespannung AC 60 Hz: 230...230   V	Betriebsspannung AC 50 Hz	Betriebsspannung AC 50 Hz: 440...440   V	Betriebsspannung AC 60 Hz	Betriebsspannung AC 60 Hz: 440...440   V
  Breite	Breite: 45   mm	Geeignet für Reiheneinbau	Geeignet für Reiheneinbau: nein	Höhe	Höhe: 85   mm
  Spannungsart zur Betätigung	Spannungsart zur Betätigung: AC	Tiefe	Tiefe: 92   mm

• Beschreibung
  • KI-generiert
  • Hersteller

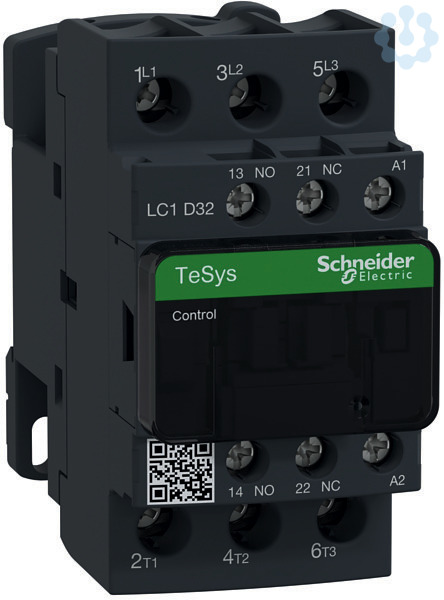

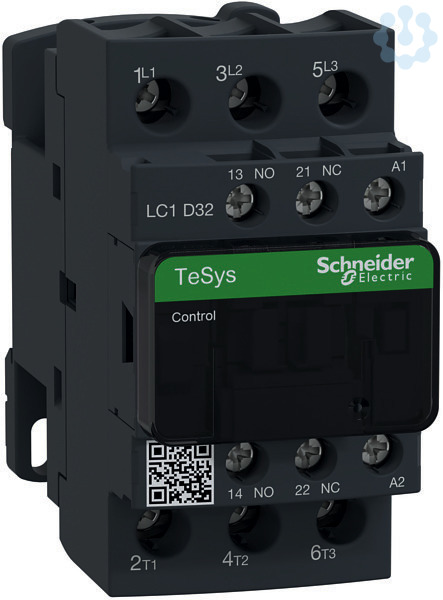

  Das TeSys LC1D Leistungsschütz verbindet kompakte Bauform mit robusten Schalteigenschaften und eignet sich für das zuverlässige Schalten von Wechselstromanwendungen. Mit einer Spulenspannung von 230 V AC und einer Bemessungsbetriebsleistung von 15 kW bei AC-3 / 400 V bietet das Gerät planbare Performance beim Motorbetrieb und anderen induktiven Lasten. Mechanisch gekoppelte Kontakte und Spiegelkontakte erhöhen die Betriebssicherheit in sicherheitsrelevanten Anwendungen.

  Technisch ist das Schütz 3-polig ausgeführt und verfügt über drei Hauptkontakte als Schließer sowie zusätzliche Hilfskontakte 1 Schließer + 1 Öffner (1S+1Ö). Die Bemessungsbetriebsströme liegen bei AC-3, 400 V bei 32 A und bei AC-1, 400 V bei 50 A. Anschluss des Hauptstromkreises erfolgt über Schraubanschlüsse; die Stromverbindung ist für Dauerbetrieb auf Langlebigkeit ausgelegt (Everlink und Federklemmen). Das Gerät ist nicht für Reiheneinbau vorgesehen und wird ohne integriertes Beschaltungsmodul geliefert. Baugröße: 45 x 85 x 92 mm (BxHxT), Gewicht 0,375 kg. Kategorien: AC-1, AC-3, AC-4. Betriebsspannung angegeben bis 440 V (AC, 50/60 Hz), Bemessungssteuerspeisespannung der Spule 230 V AC (50/60 Hz).

  Die technischen Merkmale entsprechen typischen ETIM-Eigenschaften für Leistungsschütze: Polzahl, Schaltkategorie und Bemessungswerte sind konsistent mit handelsüblichen Spezifikationen für Niederspannungsschaltgeräte. Hersteller: Schneider Electric GmbH; Zertifizierungen liegen unter anderem nach UL, GOST, CSA, BV, LROS, RINA, GL, CCC und DNV vor, was die Einsatzmöglichkeiten in unterschiedlichen nationalen und internationalen Umgebungen unterstützt.

  ---

  Diese Beschreibung wurde automatisiert mit KI erstellt und kann Ungenauigkeiten enthalten. Verbindlich sind die Angaben des Herstellers.

  Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 230 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,375 kg. Kategorie AC-1, AC-3, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, GOST, CSA, BV, LROS (Lloyds register of shipping), RINA, GL, CCC, DNV. Produktstandards gem.

• Zubehör / Andere kauften auch / Referenzen / Empfehlungen
  • Zubehör
  • Andere kauften auch
  • Referenzen
  • Empfehlungen
  • Innovationen
• Logistische Bruttodaten zur Verpackung

  Stück 1 Stück
  EAN 3389110351125
  Länge 112 mm
  Breite 92 mm
  Tiefe 50 mm
  Gewicht 0,415 kg
  Volumen 0,001 m3

  Karton 20 Stück
  EAN 43389110351123
  Länge 400 mm
  Breite 300 mm
  Tiefe 150 mm
  Gewicht 8,538 kg
  Volumen 0,018 m3

  Palette 320 Stück
  Länge 800 mm
  Breite 600 mm
  Tiefe 750 mm
  Gewicht 145,456 kg
  Volumen 0,36 m3
